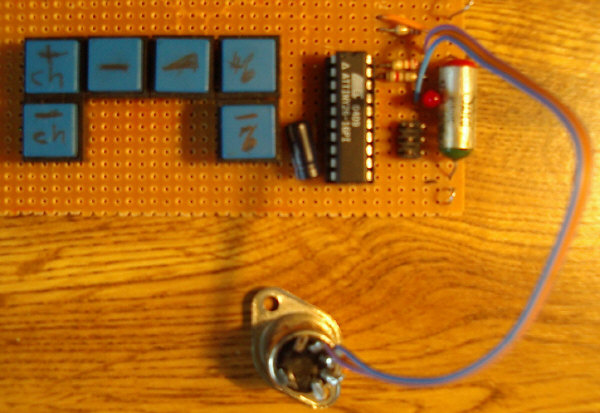

>> Photo of the prototype circuit.

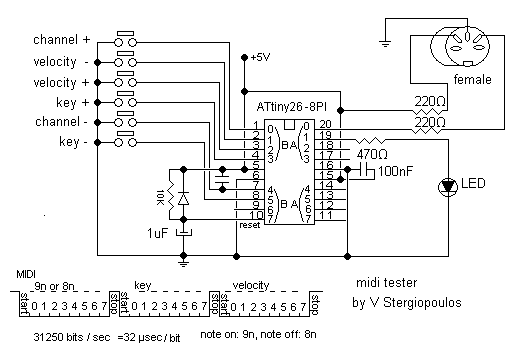

>> Schematic of the circuit.



GREEK LANGUAGE

Το κύκλωμα υλοποιείται γύρω από τον ATtiny26, αλλά θα μπορούσε να γίνει με οποιοδήποτε επεξεργαστή.

Παράγει σταθερά μία νότα midi που μπορείς να την αλλάξεις πατώντας διάφορα πλήκτρα, όπως αλλαγή midi channel 0-15, velocity 0-127, pitch 0-127.

Αρχίζει από την κεντρική νότα ντο (C) στο κανάλι 0, με velocity 30

Κάθε νότα midi ισοδυναμεί με δύο "γεγονότα midi" τα "note on" και "note off".

Ένα LED χρησιμοποιείται για να δείχνει τη διάρκεια της έναρξης της νότας και την λήξη αυτής. Επίσης ανάβει όταν ενεργοποιείται κάποια εντολή με το πάτημα κάποιου

κουμπιού.

ΑΓΓΛΙΚΉ ΕΚΔΟΣΗ

This circuit based on ATtiny26 but it could be anyone microcontroller of AVR family.  Produce stable one MIDI tone and you can change it by press some keys like to change midi channel 0-15 , velocity 0-127, pitch 0-127. It is start from center tone (C) at channel 0 with velocity 30. Every tone is equivalence with two midi events "note on" and "note off". A LED is used to show the start and stop of the midi tone. This LED is turn-on every time a command is executed by the key pressing.

 (c)19.06.2005 - Designed by Stergiopoulos Vasilis. Published by Serasidis Vasilis.
